0318-2279999FPS摩擦摆隔震支座
摩擦摆隔震支座是一种通过球面摆动延长结构振动周期和滑动界面摩擦消耗地震能量实现隔震功能的支座，简称FPS。

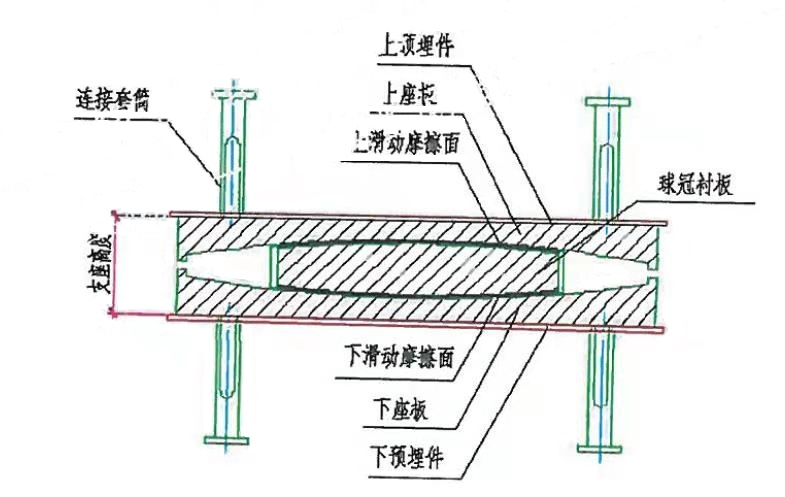

组成：上座板、不锈钢板、摩擦材料、球冠板、摩擦材料、不锈钢板、丅座板。
FPS摩擦摆隔震支座隔震原理
通过在建筑物和基础之间设置一种特殊装置把建筑物和地面分开，隔离向建筑物传递的地震能量，减轻其地震灾害，这就是隔震建筑。
FPS摩擦摆隔震支座相关标准的制订
已实施的标准:
《建筑结构隔震构造详图》(03SG610-1)，于2003年1月1日起实施
《建筑隔震工程施工及验收规范》(JGJ360-2015)，于2015年12月1日起实施;
《建筑摩擦摆隔震支座》(GB/T37358-2019)，于2020年2月1日起实施。
正在编制戓审查的规范
《建筑隔震设计标准》，与广州大学联合主编;
《摩擦摆支座隔震技术规程》，独立主编。
FPS摩擦摆隔震支座特点和优势
性能优势
性能稳定：摩擦摆隔震支座主体材料为金属，加工质量容易保证，具有更高的可靠性。
耐久性好：相对摩擦面材料为不锈钢、PTFE以及其他耐久性能优越的材料;经试验确认的累积滑动距离长
承载力大：主体材料为金属，可承受面压大;滑动面的摩擦材料的受压承载力高。
大变形无损伤：支座大变形仅与滑动面大小有关，不会对支座造成损伤;大变形试验可形成双向的滞回曲线。
经济优势
性价比高：实现同样性能目标的条件下，相比其他隔震装置具有更加显著的成本优势
安装成本低：安装时只需用四个螺栓将支座与上、下支墩连接，操作简单快捷，降低人工成本。
检测成本低：大变形试验后支座无损伤，可继续投入工程应用，降低支座成本
无更換风险：支座大震位移下进行多次反复加载，滞回曲线完全重合，无损伤表现，说明支座在震后可继续使用，无需更换，降低后续维护成本。
设计优势
原理简单：摩摆隔震建筑可简化为单摆模型，其摆动周期只取决于等效曲率半径，与建筑物重量无关。
设计简单：从隔震结构的剪重比可以直接估算出擦系数取值;设计时无需考虑隔层扭转变形
选型简单：变形量和竖向承载力无耦合关系，确定摩系数和等效曲率半径后即可进行分析，支座选型仅与分析结果相关，无需根据选型结果重新计算。
